200噸開式深喉口壓力機_J21S-200T深喉沖床(1250mm喉深

產品分類： 200噸沖床

內容簡介：

200噸開式深喉口壓力機也稱200噸深喉沖床，型號為J21S- 200T沖床，又叫200噸深頸沖床。本機為公司為寧陽客戶生產制造的一臺國標200噸深喉沖...

訂購熱線：0632-5850029

跟此產品相關的產品

: 200噸油壓沖床價格_200t開式液壓沖床; 200噸油壓沖床，也稱200噸開式結構C型液壓沖床、200噸液壓壓力機，地域不同叫法不同。200噸油壓沖床C型結構，給操作者以三面空間，更加...

產品詳情

200噸開式深喉口壓力機也稱200噸深喉沖床，型號為J21S-200T沖床，又叫200噸深頸沖床。本機為公司為寧陽客戶生產制造的一臺國標200噸深喉沖床，喉口深度按要求為1250mm。。喉深還可根據沖壓板件的不同，定做喉口深度為1300mm、1500mm、1800mm等。分為鑄造機身，鋼板焊接機身兩種，一般情況下80噸以上為鋼板焊接機身。該機器加大了喉口的深度，使工作臺離機身的一段距離加大，從而增大工作空間，可以用于大尺寸板料的沖壓加工。以人為本，讓機器更加人性化，應用廣泛，適用性強。山東威力重機床有限公司國標沖床生產廠家，有數十年的發展歷史，魯南地區大型鍛壓機床廠，多種噸位結構的沖床設備均有設計生產，了解200噸開式深喉口壓力機_J21S-200T深喉沖床(1250mm喉深)技術參數、價格，咨詢張經理：18306370898（可加微信）

技術參數：（僅供參考）

公稱力	千牛	2000
公稱力行程	毫米	6
滑塊行程	毫米	160
行程次數	次/分	40
模柄孔尺寸	毫米	70
	毫米	85
最大裝模高度	毫米	360
裝模高度調節量	毫米	100
滑塊地面尺寸	毫米	430
	毫米	520
滑塊中心至機身距離	毫米	800
工作臺尺寸	毫米	1150
	毫米	750
	毫米	130
工作臺落料孔尺寸（直徑）	毫米	220
電機功率	千瓦	18.5
整機前后尺寸	毫米	3000
整機左右尺寸	毫米	1750

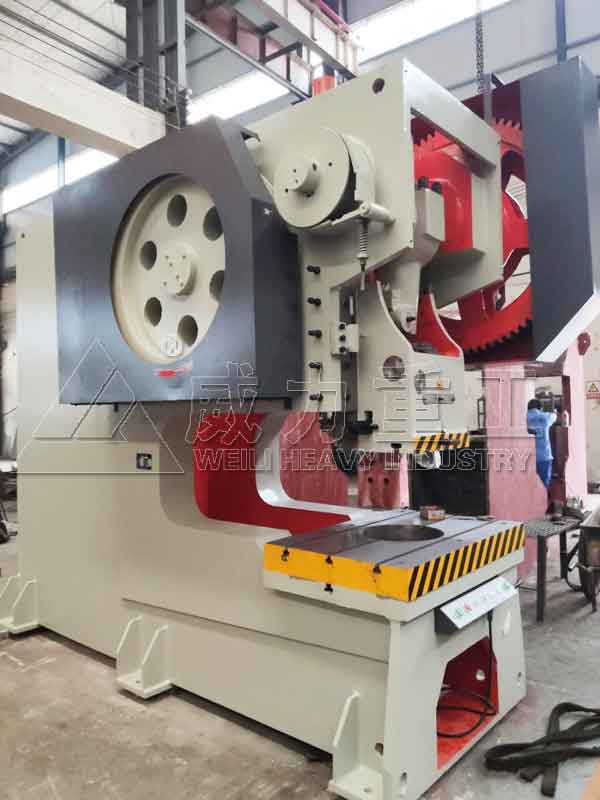

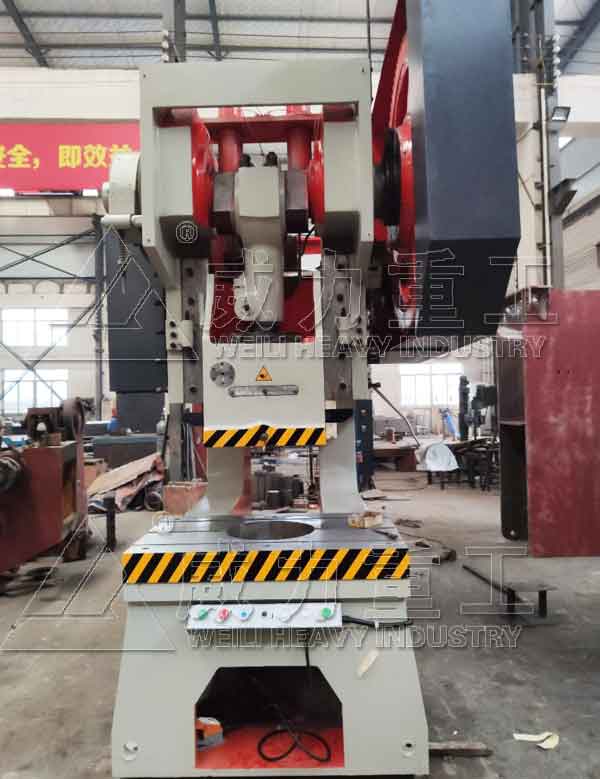

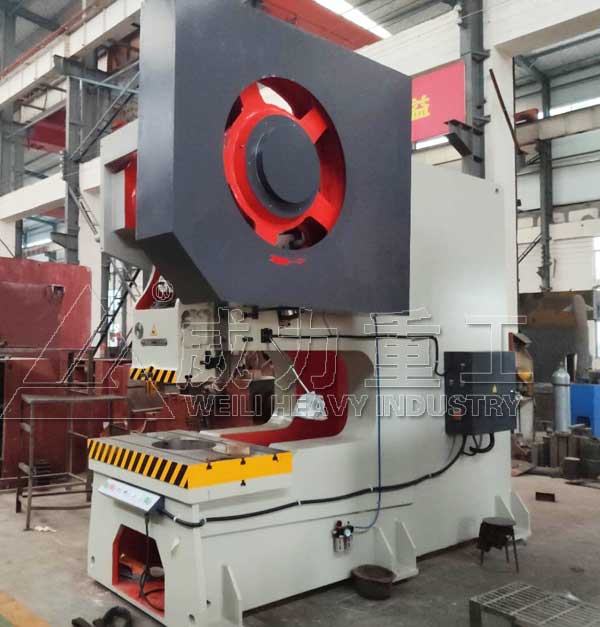

200噸開式深喉口壓力機_J21S-200T深喉沖床(1250mm喉深)廠家車間：

200噸開式深喉口壓力機

200噸深喉沖床喉深1250mm

200噸深喉口壓力機-喉口深度1250mm的深喉沖床

主要部件構造：

200噸開式深喉口壓力機_J21S-200T深喉沖床(1250mm喉深)主要分為：機身部分、滑塊部分、離合器部分、操縱部分和傳動部分。

1、機身部分。是由機身、工作臺板、打棒座、軸承座、銅襯套、及左右導軌等組成。

機身鋼板焊接而成的焊接件。

工作臺板上有圓形的下料孔，便于落料。

工作臺板螺釘緊固于工作臺上，可根據需要而裝卸這塊臺板。

滑塊是在固定于機身左右的V形導軌內，可用螺釘調節導軌與滑塊的間隙。

當200噸開式深喉口壓力機工作時，打棒螺桿創擊滑塊中的橫打桿，起剛性推料作用。打棒螺桿的高低位置可以適當?shù)恼{(diào)節。

2、滑塊部分。是由滑塊體，連桿與球頭螺桿所組成。

3、單矩形轉鍵式剛性離合器，安裝在曲軸的右端。其動力由大齒輪經轉鍵傳遞給曲軸。

4、操作器是控制離合器接合和脫開的機構，它是由在制動輪上的凸塊行程開關，電磁鐵組成。

5、制動器為了克服滑塊往復運動及曲軸回轉的慣性，使離合器脫開以后滑塊停止在上死點位置。

6、傳動裝置由單獨的電動機驅動，經電機輪，通過三角皮帶傳至飛輪及傳動軸。傳動軸另一端安裝有小齒輪，與裝在曲軸上的大齒輪嚙合。在離合器的作用下曲軸回轉，滑塊進行工作。

200T深喉沖床使用注意事項：

1、在使用期間定時用手撳油泵壓送潤滑油

2、絕對禁止同時沖載兩塊或多塊板料。

3、如工件卡住在沖模上，應把沖床停止，及時進行研究處理。

4、工作時應及時將工作臺上的飛邊除去，除去時應用鉗子或刷子。

5、作淺拉伸工作時，要注意材料清潔并加油潤滑。

6、200噸開式深喉口壓力機_J21S-200T深喉沖床(1250mm喉深)單沖時，手腳不準放在手、腳閘上，必須沖一次搬(踏)一下，嚴防事故。不要用手去變動沖模上毛坯的位置。禁止用手直接伸入上下模之間送料或取件。

7、兩人以上共同操作時，負責搬(踏)閘者，必須注意送料人的動作，嚴禁一面取件，一面搬(踏)閘。

8、在沖壓工作中有異響或其他異常現象應即按急停開關停止工作并斷開電源總開關。上報研究處理維修。

9、沖床啟動時或運轉沖制中，操作者站立要恰當，手和頭部應與沖床保持一定的距離，并時刻注意沖頭動作，嚴禁與他人閑談。

10.沖制長體零件時，應設制安全托料架或采取其它安全措施，以免掘傷。

11、200噸開式深喉口壓力機_J21S-200T深喉沖床(1250mm喉深)工作結束時及時停車，切斷電源，關閉氣閥。

國標沖床廠家山東威力重工機床有限公司設計生產有開式可傾沖床、固定臺沖床、深喉沖床、氣動沖床、液壓沖床等，200噸開式深喉口壓力機_J21S-200T深喉沖床(1250mm喉深)是公司設計生產的常規機型，噸位齊全，型號多樣，公司會根據客戶沖壓工件的特點，幫助客戶選擇合適機型，了解更多沖床設備信息，咨詢張經理：18306370898（可加微信）
